A4 Edelstahl DIN3570 Runde U-Bolzen

Verfügbarkeitsstatus:
Menge:
erkundigen In den Einkaufswagen

  • DIN3570

  • GOSHEN

Runde U-Bolzen aus Edelstahl DIN3570

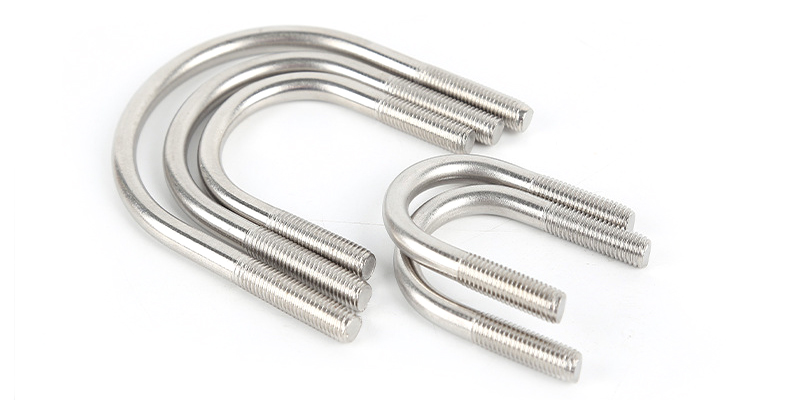

未标题-4

Produktname

 A4 Edelstahl DIN3570 Runde U-Bolzen

Material

Edelstahl 304/316/316L

OEM/Benutzerdefiniert

JA
Grad A193 B8, B8M
Länge 10mm-600mm

Besonderheit

1. Korrosionsbeständig

2.Ausgezeichneter Lebenszyklus

3. Umweltfreundlich

4. Hochleistungsbefestigung

Standard

DIN3570, IFI-136

Material verfügbar

Edelstahl

Titan und Titanlegierung

Aluminium

Verpackung

Karton+Karton +Palette oder nach Kundenwunsch



Spezifikation

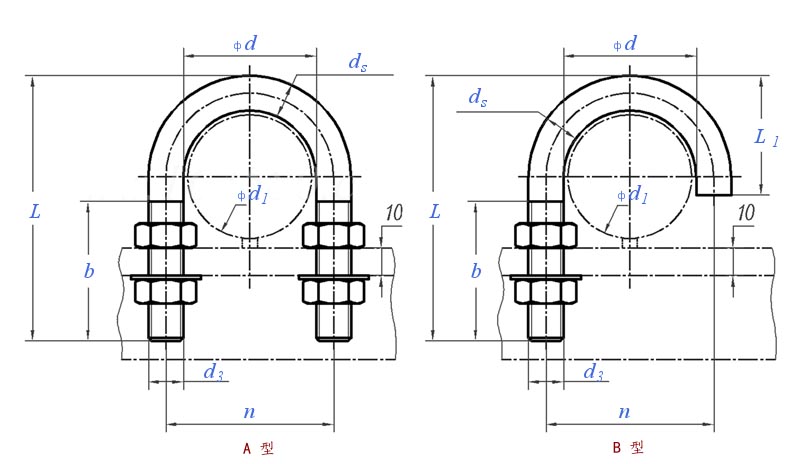

Zeichnung der U-Bolzen DIN3570


Nenndurchmesser d 30 38 46 52 64 82 94 120 148
d1
25~26,9 30~33,7 38~42,4 44,5~48,3 57~60,3 76.1 88.9 108~114,3 133~139,7
d1 Anwendbare Rohrgröße ISO 20 25 32 40 50 65 80 100 125
d1 BSW 3/4' 1' 1 1/4' 1 1/2' 2' 2 1/2' 3' 4' -
b  ①
40 40 50 50 50 50 50 60 60
ds
10 10 10 10 12 12 12 16 16
d3
M10 M10 M10 M10 M12 M12 M12 M16 M16
L  ①
70 76 86 92 109 125 138 - -
L1
28 31 37 40 49 57 66 171 191
n
40 48 56 62 76 94 106 136 164

Material


304 Chemische Zusammensetzung (%)
Grad C≤ Mn≤ Si≤ S≤ P≤ Cr Ni N≤

0.08 2 0.75 0.03 0.045 18.0-20.0 8,0-10,5 0.1
304 Mechanisches Eigentum
σb≥ σ0,2≥ δ5 (%)≥ Härte (HB) (kgf/mm2)]
520 (MPa) 205 (Mpa) 40 % ≤187 HRB≤90 HV ≤200
316 Chemische Zusammensetzung (%)
Grad C≤ Mn≤ Si≤ S≤ P≤ Cr Ni Cu MO N

0.017 0.98 0.25 0.0016 0.0414 16.23 10.08 0.32 2.06 0.037
316 Mechanisches Eigentum
σb≥ σ0,2≥ δ5 (%)≥ Härte (HB) (kgf/mm2)]
520 (MPa) 205 (Mpa) 40 % ≤187 HRB≤90 HV ≤200
410 Chemische Zusammensetzung (%)
Grad C≤ Si≤ Mn≤ P≤ S≤ Cr

0.15 1.00 1.00 0.035 0.030 11,50–13,50
410 Mechanisches Eigentum
σb≥ σ0,2≥ δ5 (%)≥ hb≤
 hrb≤ hv≤
440 (MPa) 205 (Mpa) 20 % 183 88 200

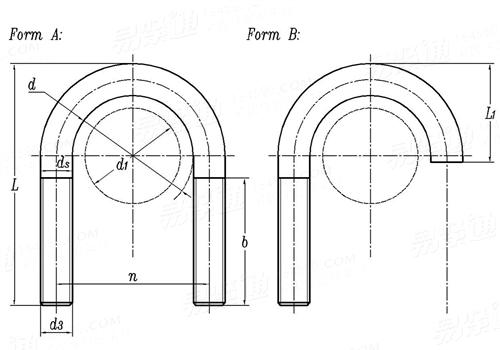

DIN3570 U-Bolzen

公称直径 30 38 46 52 64 82 94 120 148
d








d1 d1
25~26,9 30~33,7 38~42,4 44,5~48,3 57~60,3 76.1 88.9 108~114,3 133~139,7
公称 公制 20 25 32 40 50 65 80 100 125
英制 3.4.4 1 1  1/4 1  1/2 2 2  1/2 3 4 -
b  ①
40 40 50 50 50 50 50 60 60
ds
10 10 10 10 12 12 12 16 16
d3
M10 M10 M10 M10 M12 M12 M12 M16 M16
L  ①
70 76 86 92 109 125 138 - -
L1
28 31 37 40 49 57 66 171 191
千件重kg A型
9.4 10.5 12 12.9 22.2 25.9 28.8 64 72.7
B型
6.8 7.7 9 9.7 16.8 19.8 22.4 - -
公称直径 176 202 228 282 332 378 428 530
d








d1 d1
159~168,3 (191)~193,7 216~219.1 267~273 318~323,9 355,6~368 406,4~419 508~521
公称 公制 150 -175 200 250 300 350 400 500
英制 - - - - - - - -
b  ①
60 60 70 70 70 70 70 70
ds
16 16 20 20 20 24 24 24
d3
M16 M16 M20 M20 M20 M24 M24 M24
L  ①
- - - - - - - -
L1
217 249 283 334 385 435 487 589
千件重kg A型
83.4 95.8 169.8 202.8 235 382 429 522
B型
- - - - - - - -
