Ziehen Sie Schrauben und Muttern gemäß den folgenden Normen an.Beim Zusammenbau mechanischer Teile ist das Festziehen von Gewinden mit großem Aufwand verbunden.Bei Befestigungsvorgängen spielen Werkzeuge eine wichtige Rolle. Durch die korrekte Verwendung des für den Vorgang am besten geeigneten Werkzeugs kann der korrekte Vorgang ausgeführt werden, was nicht nur die optimale Funktion der Maschine gewährleisten, sondern auch die Effizienz des Vorgangs verbessern kann .Wenn das falsche Werkzeug oder die falsche Methode verwendet wird, kann der Vorgang nicht nur falsch und ineffizient sein, sondern auch zu Verletzungen oder Schäden an Produkten und Werkzeugen führen.
Es gibt viele Arten von Befestigungswerkzeugen. Hier werden die am häufigsten verwendeten Werkzeuge, ihre grundlegende Funktionsweise sowie die Befestigungs- und Lösevorgänge sowie die Konstruktionsmethode und die grundlegenden Dinge erläutert.
1. Allgemeiner Befestigungsvorgang
Der hier spezifizierte normale Befestigungsvorgang bezieht sich auf den Vorgang des Befestigens des mechanischen Teils mit Schrauben, Muttern, Unterlegscheiben usw. unter Verwendung eines Schraubenschlüssels und anderer Befestigungswerkzeuge ohne Drehmomentbegrenzung, sondern nur mit einem einfachen Befestigungsvorgang.
1), ein Schraubenschlüssel
Bei Verwendung eines Schraubenschlüssels mit festem Kaliber ist es sehr wichtig, ein Werkzeug zu verwenden, das zur Größe der Schraube oder Mutter des Arbeitsobjekts passt.Wenn der Schraubenkopf zu groß ist, verformt sich der Schraubenkopf und der Schraubenschlüssel kann nicht gespannt werden.
Darüber hinaus wird die Länge des Schraubenschlüssels durch die auf den Schraubenschlüssel ausgeübte Kraft bestimmt, sodass Methoden wie das Verbinden zum Verlängern des Griffs und das Stapeln mit einem anderen Schraubenschlüssel zum Aufbringen größerer Kraft nicht angewendet werden können.
Das Folgende ist ein Beispiel für einen Schraubenschlüssel:
Die Verwendung des in Abbildung 2 gezeigten Schraubenschlüssels ist sehr gefährlich.
Platzieren Sie den Schraubenschlüssel in der durch die Linie angezeigten Position und drehen Sie ihn in einem spitzen Winkel zur Linie AB des mechanischen Teils.Wenn das Bajonett herauskommt oder der Bolzen durch übermäßige Krafteinwirkung bricht, wird die Hand eingeklemmt.Wie die gepunktete Linie zeigt, ist die AB-Linie sicherer, wenn sie stumpf ist.Außerdem ist es am besten, einen Schraubenschlüssel mit Zugkraft und nicht mit Druckkraft zu verwenden.In jedem Fall ist es sicher, fest mit der Handfläche und den Fingern nach außen zu drücken.
Dies kann für alle Schraubenschlüssel verwendet werden, wie z. B. Doppelkopf-Schraubenschlüssel, Ratschengriffe, Rohrzangen, Rollgabelschlüssel und Drehmomentschlüssel.
2) Hülse für Steckschlüssel
Es sollten Gehäuse mit identischem Durchmesser verwendet werden.Das heißt, Buchsen, die metrische Gewinde verwenden, und Buchsen, die einheitliche Standardgewinde verwenden, sollten eindeutig klassifiziert werden.
Dies gilt auch für alle Schlüssel anderer fester Durchmesser, mit denen die einfache Schlüsselhülse eingestellt wird.
2. Zur Kontrolle des Drehmoments erforderlicher Befestigungsvorgang
Wenn die Anzugskräfte kontrolliert werden müssen, sollten Drehmomentschlüssel verwendet werden.Abhängig von der Größe und dem Material der Schraube und Mutter wird die Befestigungskraft (Drehmoment) bestimmt.Ist die Schraube zu leicht, löst sie sich.Wenn die Schraube zu fest angezogen ist, führt dies zu einer Belastung und zum Bruch der Schraube.

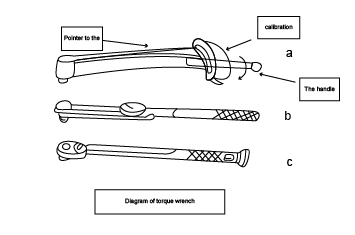

Aus diesem Grund müssen Drehmomentschlüssel zur Messung der Anzugskräfte an funktionswichtigen Stellen eingesetzt werden.Das Drehmoment beträgt im Allgemeinen N?M bedeutet, dass Drehmomentschlüssel in diese Typen unterteilt sind. Sie werden zur Anzeige des Index auf der Anzeigetafel installiert und der Zeiger sollte den Typ, die Messuhrtypanzeige oder den voreingestellten Drehmomenttyp ändern.
Schrauben oder Muttern werden vorübergehend mit einem Schraubenschlüssel angezogen und dann mit einem Drehmomentschlüssel formell angezogen und das Drehmoment gemessen.
Bei der Torsionsmessung muss beachtet werden, dass die Schrauben- oder Mutterngröße des am Drehmomentschlüssel installierten Gehäuses bei der Messung den Griff festhalten und Kraft aufbringen muss.
3. Methoden zur Verhinderung des Lösens von Schrauben und Muttern
Bei Vibrationen des mechanischen Teils müssen Maßnahmen ergriffen werden, um ein Lösen zu verhindern. Schrauben und Muttern müssen gegen Lockerung behandelt werden.Bei der Anti-Lockerungs-Behandlung werden im Allgemeinen die folgenden Methoden angewendet.

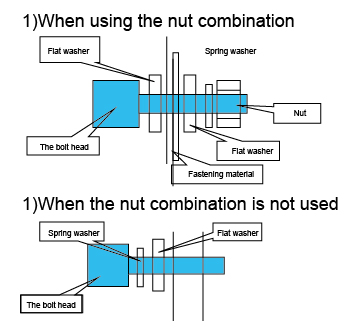

1) Installation der Dichtung, wie unten gezeigt:
2) Installation des Splints
Die allgemeinen Bestandteile des Splints sind wie folgt.
Es sollte sichergestellt werden, dass die Form des Splints den Zeichnungen entspricht.
Der Einbau der Splinte erfolgt gemäß den folgenden Anweisungen, nachdem sichergestellt wurde, dass die Muttern mit dem Standarddrehmoment angezogen sind.
● Überprüfen Sie, ob die Einsteckrichtung des Splints und das Splintloch des Bolzens korrekt sind.
● Schrauben Sie die Schlitzmutter fest, führen Sie den Splint in das Schraubenloch ein, schlagen Sie ihn mit einem Stahlmeißel in den Stiftfuß und hebeln Sie ihn mit der Hand oder einem Hammer auf.

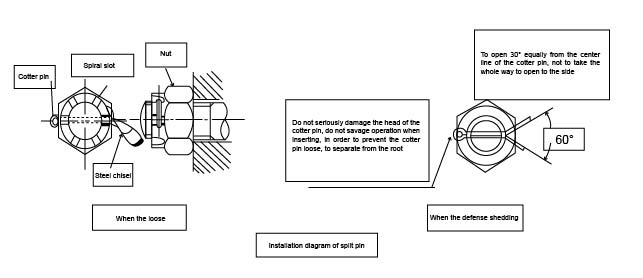

Beim Zusammenbau nach der Demontage stimmt das Loch manchmal nicht überein. Zu diesem Zeitpunkt muss die Innenseite der Mutter mit einer Stahlfeile leicht abgefeilt und dann mit dem nächsten Schraubenschlitz ausgerichtet werden.Das Installationsdiagramm sieht wie folgt aus:
3) Installation eines verdrehsicheren Stahldrahtes
Wie in der Abbildung gezeigt, sollten bei einer geraden Anzahl von Schrauben jeweils zwei Schrauben paarweise installiert werden.Wenn die Anzahl ungerade ist, sollten zwei Schrauben paarweise und die restlichen drei Schrauben als Gruppe installiert werden.Drahtschneider werden im Allgemeinen zum Verlegen von Anti-Wirbel-Drähten verwendet.
4, die Verwendung von Fadenbefestigungsmittel
Das Gewindebefestigungsmittel wird auf den verklebten Teil der Mutter oder Schraube aufgetragen und härtet langsam aus, um ein Lösen der Mutter oder Schraube aufgrund von Vibrationen oder Stößen zu verhindern.
Die Beschichtung des Gewindes kann entweder nur auf das Außengewinde oder nur auf das Innengewinde aufgetragen werden.Die Schritte sind wie folgt:
(1) Entfetten, Reinigen: Verwenden Sie Trichlorethylen, Aceton, Ether und Alkalilösung sowie andere flüchtige gute Reinigungsmittel.Die Entfettung sollte möglichst gründlich erfolgen.Verwenden Sie kein Benzin, Leichtöl, Kerosin und andere flüchtige Stoffe.
②, natürliche Trocknung: vollständig trockenes Waschmittel.
(3) Kleberbeschichtung: auf einer oder beiden Seiten mit der folgenden Methode, damit der Zement die Lücke zwischen dem Gewinde oder der Bissfläche füllt.
● Beschichtung direkt aus der Behälterdüse;
● Imprägnierung (z. B. Faden, mit einem Tablett);
● Verwenden Sie zum Beschichten einen Pinsel oder Pinsel (z. B. Okklusion, verwenden Sie ein Tablett).
Gießen Sie das flüssige Arzneimittel außerdem nicht zurück in den Behälter, wenn es mit metallischen Fremdkörpern vermischt ist, oder gießen Sie es zur Verwendung in die Schale.
(4) Montage: Nach dem Kleben gemäß der ursprünglichen Methode festziehen.
5. Montage der Stoppmutter

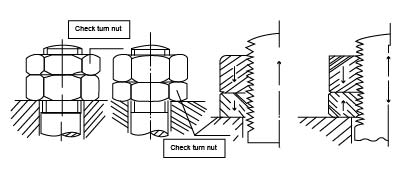

Verwenden Sie, wie in der Abbildung gezeigt, zwei Muttern, wie in Abbildung 1 und 2 gezeigt. Nachdem Sie die beiden Muttern festgezogen haben, klemmen Sie die obere Mutter mit einem Schraubenschlüssel fest und ziehen Sie die untere Mutter so fest wie möglich an.Auf diese Weise werden die Lücken, die zum Rütteln neigen, wie in Abbildung 4 dargestellt, was ein Lösen verhindern kann.Hinweis: Pfeile Geben Sie die Richtung der Krafteinwirkung an.
5. Installation der Zungenscheibe
Nachdem Sie die Zungenscheibe zwischen dem mit der Mutter oder Schraube verbundenen mechanischen Teil eingesetzt und festgezogen haben, biegen Sie die Wurzel der Unterlegscheibe wie gezeigt, um ein Lösen zu verhindern.
Beim Biegen der Wurzel wird das Ohr mit einem Meißel und einem Hammer aufgehebelt und die Meißelspitze gegen die gegenüberliegende Seite der Mutter oder Schraube und den rechten Winkel des mechanischen Teils gedrückt.Wenn Sie das Ohr mit dem Stahlmeißel abhebeln, achten Sie darauf, dass Sie den Kopf des Stahlmeißels und die Wurzel nicht berühren.
6. Befestigungsvorgänge und Dinge, die Aufmerksamkeit erfordern
Die Kontaktflächen von Schrauben und Muttern müssen eben sein.Bei schlechter Auflagefläche sollte diese versenkt werden.(Ggf. Flachdichtungen verwenden)
② Machen Sie bei der Angabe der Befestigungsreihenfolge von Schrauben und Muttern keine Fehler.Wenn Sie zum Festziehen mechanischer Teile mehrere Schrauben verwenden, wie in der Abbildung gezeigt, ziehen Sie diese im Allgemeinen in gleicher Reihenfolge entsprechend der diagonalen Position und ohne Vorspannung an.
③ Wenn Sie sich beim Befestigen mühsam fühlen, gehen Sie nicht brutal vor.Der Grund dafür ist, dass es zu Zahnbrüchen oder Heißkleber kommen kann.Lösen Sie zu diesem Zeitpunkt die Schraube, die Mutter und das Gewinde auf beiden Seiten. Verwenden Sie zur Inspektion einen Gewindebohrer oder eine Matrize. Die Situation ist nicht gut. Eine Seite muss angepasst werden, um das richtige Gewinde zu erhalten.
Wenn beide Seiten in gutem Zustand sind, tragen Sie geeignetes Schmiermittel auf und ziehen Sie es dann fest.
