Kenntnisse in der Montage von Gewindeverbindungen

Die Gewindeverbindung ist eine weit verbreitete lösbare feste Verbindung, bietet die Vorteile einer einfachen Struktur, einer zuverlässigen Verbindung, einer bequemen Montage und Demontage und wird häufig in mechanischen Geräten verwendet.

Eine, doppelte Bolzenanordnung

1. Um ein Festkleben der Schraube beim Einschrauben zu verhindern und die Demontage und wiederholte Montage zu erleichtern, kann die Doppelkopfschraube mit Schmieröl bestrichen werden.

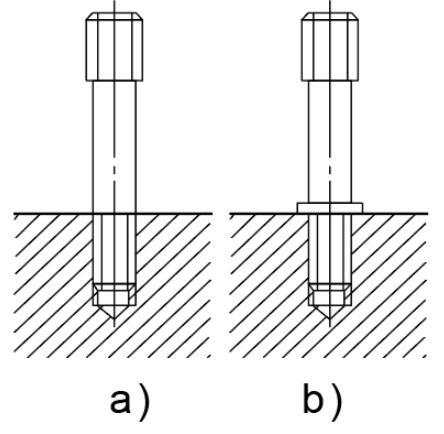

2. Die Achse des Doppelbolzens muss senkrecht zur Karosserieoberfläche stehen.Bei der Installation mit einer quadratischen Kontrolle, wenn die Achse und die Oberfläche des Körpers eine kleine Neigung aufweisen, ist ein Gewindeloch zur Gewindekorrektur verfügbar, oder bei der Installation der Doppelkopfschraubenkorrektur;Wenn die Neigung groß ist, erzwingen Sie keine Korrektur, um zu verhindern, dass die Zuverlässigkeit der Bolzenverbindung beschädigt wird.

3. Stellen Sie sicher, dass die Verbindung zwischen Bolzen und Gehäuse fest genug ist.

4. Mehrere gängige Methoden zum Einschrauben in die Doppelkopfschraube:

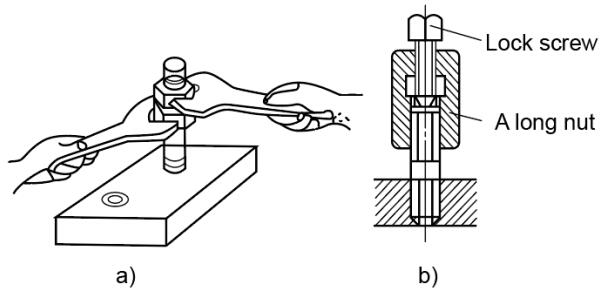

① Mit zwei Muttern festschrauben.Befestigen Sie die beiden Muttern am Doppelbolzen miteinander, wie in ABB. gezeigt.2A), ziehen Sie dann die obere Mutter, um den Doppelbolzen in das Schraubenloch zu schrauben.

②Mit einer langen Mutter einschrauben.Wie in FIG.2b) dient die oben stehende Schraube dazu, die relative Drehung zwischen der langen Mutter und dem Doppelbolzen zu verhindern.Anschließend kann durch Ziehen der Langmutter der Doppelbolzen eingeschraubt werden. Lösen Sie die Anschlagschraube, um die Langmutter zu entfernen.

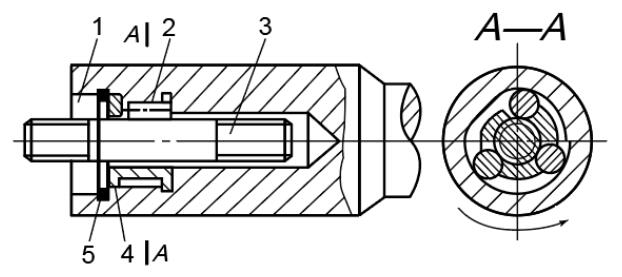

③ Mit Spezialwerkzeug einschrauben.Das Bild zeigt ein Spezialwerkzeug zum Einsetzen von Doppelkopfbolzen.Die drei Rollen werden in den spezifischen Hohlraum eingesetzt, und die Umfangs- und Axialpositionen werden durch die Begrenzungshülse 4 bestimmt. Die Begrenzungshülse wird durch den Nuthaltering fixiert, und das Lösen und Festklemmen der Rolle wird durch die innere Hohlraumkurve gesteuert des Werkzeugs.Die Rolle sollte am blanken Stangenteil des Bolzens festgeklemmt werden, und dann kann der Doppelbolzen durch Drehen in Pfeilrichtung in den Bolzen eingeschraubt werden, wie in Abbildung 3 gezeigt. Andernfalls kann sich der Bolzen lösen.Das Werkzeug zum Entfernen der Schrauben muss eine Nut in entgegengesetzter Richtung zur Krümmung des Einschraubwerkzeugs haben.
