Originaltitel: Bolzenbefestigungslösungen
Gegenwärtig müssen fast alle in der Industrie verwendeten Schrauben kontrolliert werden. Das sogenannte Drehmomentkontrollmoment bezieht sich auf die Verwendung eines vorgegebenen Drehmoments oder eines vorgegebenen Drehmoments und Winkels zur Durchführung industrieller Befestigungen, um eine ausreichende Klemmkraft sicherzustellen. um die Zuverlässigkeit der Gewindeverbindung zu gewährleisten.
Die Schraubenbefestigung ist ein sehr komplizierter physikalischer Vorgang.Die wichtigsten Einflussfaktoren auf die Schraubenbefestigung sind Drehmoment, Voranzugskraft, Reibungskraft und Materialhärte.Solange die oben genannten Faktoren vollständig berücksichtigt werden, um die Sicherheit der Schraubenbefestigung zu gewährleisten.Drehmomentschlüssel können weder mehr noch weniger Kraft bei der Gewindebefestigung kontrollieren.In den meisten Fällen konnten herkömmliche Drehmomentschlüssel einen Schraubenanzug mit ausreichender Präzision erzielen.Wenn jedoch ein genauerer und sichererer Gewindeanzug erforderlich ist, sind manuelle Drehmomentschlüssel nicht geeignet, da das aufgebrachte Drehmoment häufig nicht den Voranzugsanforderungen entspricht und die entsprechenden voreingestellten Werte nicht genau sind.Ursachen für Ungenauigkeiten sind häufig der Biss zwischen den Anzugsgewinden und die Reibung zwischen dem Schraubenkopf und der Ebene des Befestigungsobjekts.Die sogenannte Vorspannkraft oder Spannkraft ist in der Schraubverbindung, durch den Werkstückkontakt einen Anpressdruck zu erzeugen, universell einsetzbar.Der Druck erhöht die Reibung zwischen dem Werkstück und die Reibung verhindert, dass das Drehmoment vollständig vorgezogen wird, sodass nur etwa 10 % des von uns aufgebrachten Drehmoments in Schraubenanzugskraft umgewandelt werden können.
Um eine höhere Genauigkeit auch beim manuellen Anziehen von Schrauben zu erreichen, wird häufig die winkelgesteuerte Anziehtechnologie eingesetzt, insbesondere in der sich derzeit schnell entwickelnden Automobilindustrie.Durch diese Technik kann jede Schraube ihre maximale Anzugswirkung erzielen.Der Drehwinkel ist der Winkel zwischen dem ursprünglichen Anziehen der Schraube und dem endgültigen Erreichen des angegebenen Drehmomentwerts.
Im Allgemeinen ist der Winkelgrad je nach Material der Befestigungselemente und Befestigungsteile unterschiedlich.Beispielsweise ist bei Materialien mit hoher Härte wie Kohlenstoffstahl der erforderliche Befestigungswinkel relativ gering.Das Material mit geringer Härte ist wie Holz, der für die Befestigung erforderliche Winkelgrad ist größer und der durch Reibung verursachte Kraftverlust wird ebenfalls beeinträchtigt, sodass die erreichbare Befestigungskraft geringer ist.
Beim Anziehen des Steuerwinkels wird die Schraube zu Beginn mittels Drehmomentkontrolle mit einem festen Drehmomentwert verschraubt.Nach Erreichen dieses Drehmoments erfolgt der anschließende Anzugsvorgang unter doppelter Kontrolle von Drehmoment und Winkel, bis das voreingestellte Anzugsmoment und der Drehwinkel erreicht sind.Durch die korrekte Verwendung des Rotationskontrollsystems kann verhindert werden, dass der Bolzen in die plastische Zone des Materials gelangt, die Akzeptanz der Streckgrenze des Bolzens verhindert wird und Sicherheitsrisiken entstehen.Gleichzeitig kann die Winkelsteuerung offensichtlich den Verlust der Verriegelungskraft reduzieren und eine ausreichende Vorspannkraft gewährleisten.
Bei der Schraubenbefestigung unterscheiden sich das verwendete Drehmoment und der Grad des Winkels, sodass die Schraubenbefestigung nach Verwendung der Winkelsteuerung nicht erneut verwendet werden kann.
Es gibt zwei Hauptmethoden zum Anziehen von Schrauben: elastisches Anziehen und plastisches Anziehen.Beim elastischen Anziehen handelt es sich im Allgemeinen um die Drehmoment-Anziehmethode, während beim plastischen Anziehen hauptsächlich die Eckanziehmethode, die Streckgrenzen-Anziehmethode usw. berücksichtigt werden.
1. Anzugsmethode mit Drehmoment

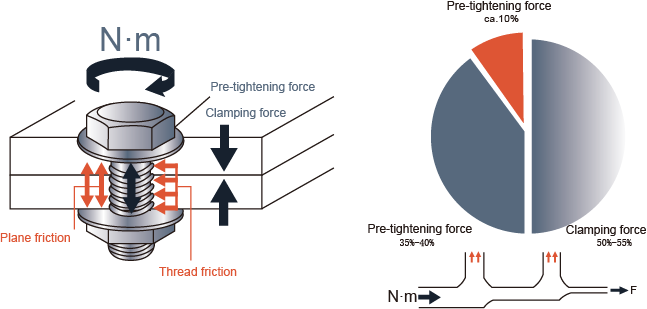

Das Prinzip der Drehmomentanzugsmethode besteht darin, dass zwischen Drehmoment und axialer Voranzugskraft ein bestimmter Zusammenhang besteht.Die Vorspannkraft der verbundenen Teile wird gesteuert, indem das Anzugswerkzeug auf einen bestimmten Drehmomentwert eingestellt wird.Unter der Voraussetzung stabiler Faktoren wie technologischer Prozess und Teilequalität ist die Anziehmethode einfach und intuitiv und wird derzeit häufig verwendet.Als Faustregel gilt, dass beim Anziehen einer Schraube 50 % des Drehmoments für die Reibung der Schraubenfläche aufgewendet werden, 40 % für die Reibung des Gewindes und nur 10 % des Drehmoments für die Erzeugung der Voranzugskraft verwendet werden.Da die äußeren instabilen Bedingungen einen großen Einfluss auf die Drehmoment-Anziehmethode haben, führt die Drehmomentmethode, die indirekt die Voranzugskraftsteuerung durch Steuerung des Anzugsdrehmoments implementiert, zu einer geringen Genauigkeit der axialen Voranzugskraftsteuerung.Und es gibt nur sehr wenige Schraubenverbindungen, das Drehmoment hat den angegebenen Wert erreicht und der Schraubenkopf ist nicht vollständig mit den verbundenen Teilen verbunden oder der Spalt ist manchmal sehr klein, was optisch nicht leicht zu erkennen ist.Zu diesem Zeitpunkt ist der Drehmomentwert qualifiziert, aber die Vorspannkraft ist sehr gering oder gar nicht vorhanden. Wenn also nur das qualifizierte Drehmoment garantiert werden soll, dann wird die Sicherstellung der Anzugsqualität der Baugruppe zu einem leeren Wort.Der Drehmomentschlüssel von MORCATO kann dies sehr gut.
2. Eckbefestigungsmethode
Angesichts der Mängel der Drehmoment-Anziehmethode begannen die Vereinigten Staaten Ende der 1940er Jahre, den Zusammenhang zwischen Schraubendehnung und Axialkraft zu untersuchen.Der Drehwinkel der Schraube während des Anziehens ist ungefähr proportional zur Summe aus der Schraubendehnung und dem Lockerungsgrad des Anzugsstücks, sodass die vorgegebene Anzugskraft entsprechend dem angegebenen Drehwinkel erreicht werden kann.Ziehen Sie die Schraube zunächst mit dem Anfangsdrehmoment an, d. h. dehnen Sie die Schraube bis nahe an die Streckgrenze, und drehen Sie sie dann in einem Winkel, um die Schraube in den Kunststoffbereich zu dehnen.Die Methode des Anziehens mit Rotationswinkel ist die Essenz der Steuerung der Dehnung der Schraube. Die axiale Vorspannkraft im elastischen Bereich ist proportional zum Ausmaß der Dehnung. Die Dehnungssteuerung besteht darin, die Axialkraft zu steuern und die Schraube nach der plastischen Verformung zu steuern, obwohl sie nicht mehr proportional dazu ist Die Beziehung zwischen, aber die zugmechanischen Eigenschaften der Schraube zeigen, dass sich die axiale Vorspannkraft in der Nähe der Streckgrenze stabilisieren kann, wenn sie nur innerhalb eines bestimmten Bereichs gehalten wird.Obwohl sich die Enddrehmomente zweier Schrauben mit unterschiedlichen Reibungskoeffizienten nach dem Anziehen mit derselben Anzugsmethode stark unterscheiden, unterscheiden sich die Voranzugskräfte aufgrund der gleichen Schraubenstärke und -größe kaum.Im Vergleich zur Drehmoment-Anziehmethode wird nicht nur die Anziehkontrolle mit hoher Präzision durchgeführt, sondern auch die Materialausnutzungsrate wird vollständig verbessert.Der Eckdrehmomentschlüssel von MORCATO lässt sich beim Arbeiten gut handhaben, Du kann die Wirkung erzielen.
3. Methode zum Festziehen der Streckgrenze
Das theoretische Ziel der Streckgrenze-Anziehmethode besteht darin, Schrauben bis knapp über die Streckgrenze hinaus anzuziehen.Bei der Anwendung des Streckgrenzenanzugs wird die Schraube zunächst mit einem festgelegten Anfangsdrehmoment angezogen.Ab diesem Zeitpunkt überwacht das Gerät die Änderung des Steigungswerts der Anzugskurve.Sinkt die Steigung auf mehr als den eingestellten Wert, wird davon ausgegangen, dass die Schraube bis zur Streckgrenze gedehnt wurde und das Werkzeug stoppt.Der größte Vorteil der Streckgrenzen-Anziehmethode besteht darin, dass Schrauben mit unterschiedlichen Reibungskoeffizienten bis zu ihren Streckgrenzen angezogen werden, wodurch das Festigkeitspotenzial von Gewindeteilen maximiert wird.Es reagiert jedoch empfindlich auf Störfaktoren und erfordert eine hohe Leistung und konstruktive Gestaltung der Schrauben, was die Kontrolle erschwert.Daher ist der Preis für Schraubwerkzeuge sehr hoch.MORCATO Drehmomentschlüsselsystem, in der gleichen Qualität der Marke, der Preis ist dennoch ein gewisser Vorteil, günstig.
