DIN7504P
Goshen
GSHS003

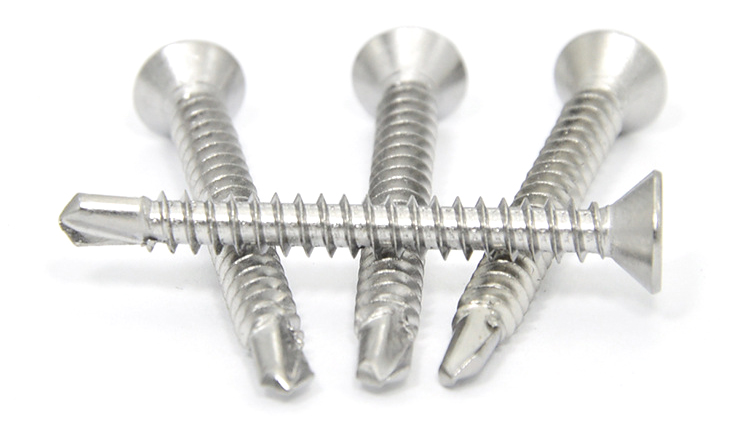

Selbstbohrende CSK-Kopfschrauben aus Edelstahl
Produktname | Selbstbohrende CSK-Kopfschrauben aus Edelstahl |
Material | Edelstahl 304/316/316L |
OEM/Benutzerdefiniert | JA |
Besonderheit | 1. Korrosionsbeständig 2.Ausgezeichneter Lebenszyklus 3. Umweltfreundlich 4. Hochleistungsbefestigung |
Standard | DIN7504P |
Material verfügbar | Edelstahl Titan und Titanlegierung Aluminium |
Verpackung | Karton+Karton +Palette oder nach Kundenwunsch |

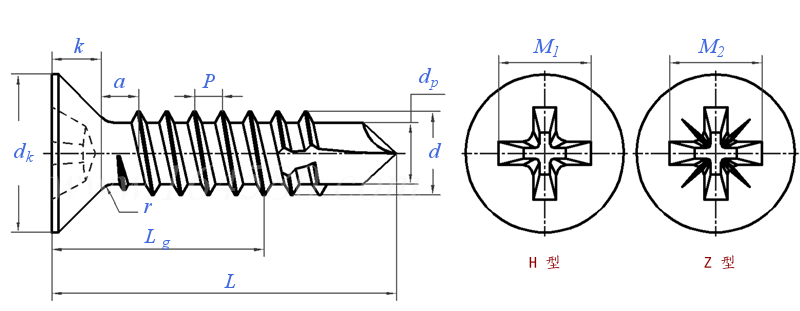

Spezifikation
| Thread-Spezifikation | ST2.9 | ST3.5 | (ST3.9) | ST4.2 | ST4.8 | ST5.5 | ST6.3 | |
| P | Tonhöhe | 1.1 | 1.3 | 1.3 | 1.4 | 1.6 | 1.8 | 1.8 |
| a | Max | 1.1 | 1.3 | 1.3 | 1.4 | 1.6 | 1.8 | 1.8 |
| d k | Max= Nominal | 5.5 | 6.8 | 7.5 | 8.1 | 9.5 | 10.8 | 12.4 |
| Mindest | 5.2 | 6.44 | 7.14 | 7.74 | 9.14 | 10.37 | 11.97 | |
| k | ≈ | 1.7 | 2.1 | 2.3 | 2.5 | 3 | 3.4 | 3.8 |
| r | Max | 1.1 | 1.4 | 1.5 | 1.6 | 1.9 | 2.1 | 2.4 |
| Steckplatznummer | 1 | 2 | 2 | 2 | 2 | 3 | 3 | |
| M 1 | 3 | 4.2 | 4.6 | 4.7 | 5.1 | 6.8 | 7.1 | |
| M 2 | 2.8 | 4 | 4.2 | 4.4 | 5 | 6.3 | 7 | |
| d p | Max | 2.3 | 2.8 | 3.1 | 3.6 | 4.1 | 4.8 | 5.8 |
| Bohrbereich (Plattenstärke) | 0,7~1,9 | 0,7~2,25 | 0,7~2,4 | 1,75~3 | 1,75~4,4 | 1,75~5,25 | 2~6 | |
Material
| 304 Chemische Zusammensetzung (%) | ||||||||
| Grad | C≤ | Mn≤ | Si≤ | S≤ | P≤ | Cr | Ni | N≤ |
| 0.08 | 2 | 0.75 | 0.03 | 0.045 | 18.0-20.0 | 8,0-10,5 | 0.1 | |
| 304 Mechanisches Eigentum | |||
| σb≥ | σ0,2≥ | δ5 (%)≥ | Härte (HB) (kgf/mm2)] |
| 520 (MPa) | 205 (Mpa) | 40 % | ≤187 HRB≤90 HV ≤200HB |
| 316 Chemische Zusammensetzung (%) | ||||||||||
| Grad | C≤ | Mn≤ | Si≤ | S≤ | P≤ | Cr | Ni | Cu | MO | N |
| 0.017 | 0.98 | 0.25 | 0.0016 | 0.0414 | 16.23 | 10.08 | 0.32 | 2.06 | 0.037 | |
| 316 Mechanisches Eigentum | |||
| σb≥ | σ0,2≥ | δ5 (%)≥ | Härte (HB) (kgf/mm2)] |
| 520 (MPa) | 205 (Mpa) | 40 % | ≤187 HRB≤90 HV ≤200 |
| 316L Chemische Zusammensetzung (%) | |||||||
| C≤ | Si≤ | Mn≤ | S≤ | P ≤ | Cr | Ni | Mo |
| 0.03 | 1 | 2 | 0.03 | 0.045 | 16.00–18.00 Uhr | 10.00–14.00 Uhr | 2,00–3,00 |
| 316L Mechanische Eigenschaften | ||||||||
| σb(MPa):≥ | σ0,2(MPa)≥ | δ5(%)≥ | ψ(%)≥ | Härte (HB) (kgf/mm2)] | ρ | SHC | ||
| 480 | 177 | 40 | 60 | ≤187HB;≤90HRB;≤200HV | 7,98 g/cm3 | 0,502 J/(g*K) | ||
Selbstbohrende CSK-Kopfschrauben aus Edelstahl
Produktname | Selbstbohrende CSK-Kopfschrauben aus Edelstahl |
Material | Edelstahl 304/316/316L |
OEM/Benutzerdefiniert | JA |
Besonderheit | 1. Korrosionsbeständig 2.Ausgezeichneter Lebenszyklus 3. Umweltfreundlich 4. Hochleistungsbefestigung |
Standard | DIN7504P |
Material verfügbar | Edelstahl Titan und Titanlegierung Aluminium |
Verpackung | Karton+Karton +Palette oder nach Kundenwunsch |
Spezifikation
| Thread-Spezifikation | ST2.9 | ST3.5 | (ST3.9) | ST4.2 | ST4.8 | ST5.5 | ST6.3 | |
| P | Tonhöhe | 1.1 | 1.3 | 1.3 | 1.4 | 1.6 | 1.8 | 1.8 |
| a | Max | 1.1 | 1.3 | 1.3 | 1.4 | 1.6 | 1.8 | 1.8 |
| d k | Max= Nominal | 5.5 | 6.8 | 7.5 | 8.1 | 9.5 | 10.8 | 12.4 |
| Mindest | 5.2 | 6.44 | 7.14 | 7.74 | 9.14 | 10.37 | 11.97 | |
| k | ≈ | 1.7 | 2.1 | 2.3 | 2.5 | 3 | 3.4 | 3.8 |
| r | Max | 1.1 | 1.4 | 1.5 | 1.6 | 1.9 | 2.1 | 2.4 |
| Steckplatznummer | 1 | 2 | 2 | 2 | 2 | 3 | 3 | |
| M 1 | 3 | 4.2 | 4.6 | 4.7 | 5.1 | 6.8 | 7.1 | |
| M 2 | 2.8 | 4 | 4.2 | 4.4 | 5 | 6.3 | 7 | |
| d p | Max | 2.3 | 2.8 | 3.1 | 3.6 | 4.1 | 4.8 | 5.8 |
| Bohrbereich (Plattenstärke) | 0,7~1,9 | 0,7~2,25 | 0,7~2,4 | 1,75~3 | 1,75~4,4 | 1,75~5,25 | 2~6 | |
Material
| 304 Chemische Zusammensetzung (%) | ||||||||
| Grad | C≤ | Mn≤ | Si≤ | S≤ | P≤ | Cr | Ni | N≤ |
| 0.08 | 2 | 0.75 | 0.03 | 0.045 | 18.0-20.0 | 8,0-10,5 | 0.1 | |
| 304 Mechanisches Eigentum | |||
| σb≥ | σ0,2≥ | δ5 (%)≥ | Härte (HB) (kgf/mm2)] |
| 520 (MPa) | 205 (Mpa) | 40 % | ≤187 HRB≤90 HV ≤200HB |
| 316 Chemische Zusammensetzung (%) | ||||||||||
| Grad | C≤ | Mn≤ | Si≤ | S≤ | P≤ | Cr | Ni | Cu | MO | N |
| 0.017 | 0.98 | 0.25 | 0.0016 | 0.0414 | 16.23 | 10.08 | 0.32 | 2.06 | 0.037 | |
| 316 Mechanisches Eigentum | |||
| σb≥ | σ0,2≥ | δ5 (%)≥ | Härte (HB) (kgf/mm2)] |
| 520 (MPa) | 205 (Mpa) | 40 % | ≤187 HRB≤90 HV ≤200 |
| 316L Chemische Zusammensetzung (%) | |||||||
| C≤ | Si≤ | Mn≤ | S≤ | P ≤ | Cr | Ni | Mo |
| 0.03 | 1 | 2 | 0.03 | 0.045 | 16.00–18.00 Uhr | 10.00–14.00 Uhr | 2,00–3,00 |
| 316L Mechanische Eigenschaften | ||||||||
| σb(MPa):≥ | σ0,2(MPa)≥ | δ5(%)≥ | ψ(%)≥ | Härte (HB) (kgf/mm2)] | ρ | SHC | ||
| 480 | 177 | 40 | 60 | ≤187HB;≤90HRB;≤200HV | 7,98 g/cm3 | 0,502 J/(g*K) | ||
