Sicherungsringe aus Edelstahl für Löcher

Anteil an:

Sicherungsringe aus Edelstahl für Löcher

Material: SS304 SS316
Standard: DIN, GB
Größe: M3-M64
Wir haben Federscheiben in vielen Größen DIN und GB auf Lager. Warten Sie auf Ihre Anfrage.

Verfügbarkeitsstatus:

Menge:



erkundigen In den Einkaufswagen

Modell:
DIN125
Produktmarke:
Goshen

Produktbeschreibung

Sicherungsringe aus Edelstahl für Löcher

DIN125-Unterlegscheiben werden hauptsächlich verwendet, wenn Bolzen oder Schrauben mit anderen Werkstücken (oder Muttern) verbunden werden, um eine gewisse Lockerungswirkung zu erzielen.

未标题-3

Spezifikation

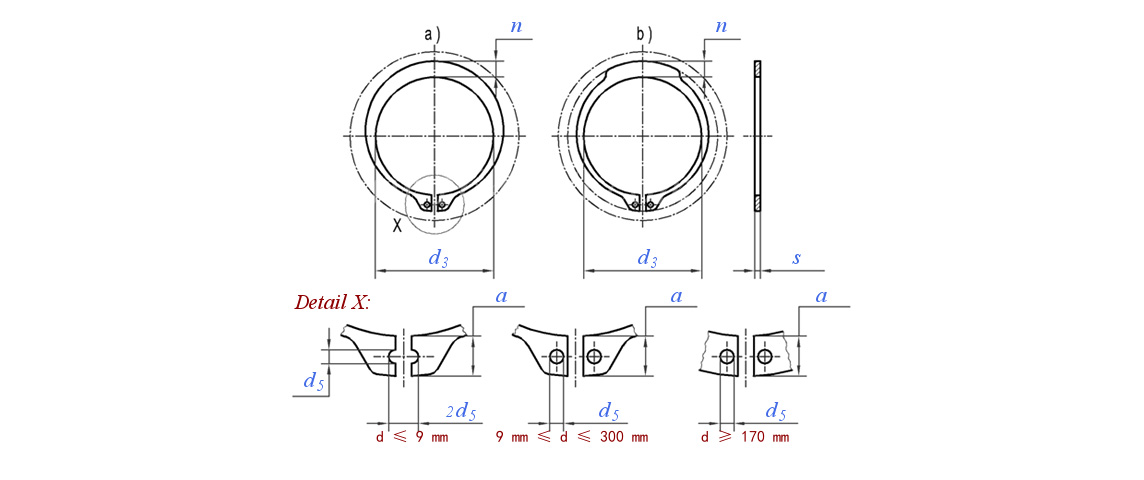

未标题-2

Spezifikation		3	4	5	6	7	8	9	10	11	12	13	14	15	16	17
s	Max	0.4	0.4	0.6	0.7	0.8	0.8	1	1	1	1	1	1	1	1	1
s	Mindest	0.35	0.35	0.55	0.65	0.75	0.75	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94
d3	Nominell	2.7	3.7	4.7	5.6	6.5	7.4	8.4	9.3	10.2	11	11.9	12.9	13.8	14.7	15.7
	Max	2.74	3.74	4.74	5.64	6.56	7.46	8.46	9.4	10.3	11.1	12	13	13.9	14.8	15.8
	Mindest	2.55	3.55	4.55	5.45	6.32	7.22	8.22	8.94	9.84	10.64	11.54	12.54	13.44	14.34	15.34
a	Max	1.9	2.2	2.5	2.7	3.1	3.2	3.3	3.3	3.3	3.3	3.4	3.5	3.6	3.7	3.8
n	≈	0.8	0.9	1.1	1.3	1.4	1.5	1.7	1.8	1.8	1.8	2	2.1	2.2	2.2	2.3
d5	Mindest	1	1	1	1.2	1.2	1.2	1.2	1.5	1.5	1.7	1.7	1.7	1.7	1.7	1.7
Spezifikationen des Installationswerkzeugs		1	1	1	1	1	1	1	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5
Tausend Gewichtsstücke (Stahl)≈kg		0.017	0.022	0.066	0.084	0.121	0.158	0.3	0.34	0.41	0.5	0.53	0.64	0.67	0.7	0.82

Spezifikation		18	19	20	21	22	24	25	26	28	29	30	32	34	35	36
s	Max	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.5	1.5	1.5	1.5	1.5	1.5	1.75
s	Mindest	1.14	1.14	1.14	1.14	1.14	1.14	1.14	1.14	1.44	1.44	1.44	1.44	1.44	1.44	1.69
d3	Nominell	16.5	17.5	18.5	19.5	20.5	22.2	23.2	24.2	25.9	26.9	27.9	29.6	31.5	32.2	33.2
	Max	16.6	17.6	18.63	19.63	20.63	22.41	23.41	24.41	26.11	27.11	28.11	29.85	31.75	32.45	33.45
	Mindest	16.14	17.14	18.08	19.08	20.08	21.78	22.78	23.78	25.48	26.48	27.48	29.1	31	31.7	32.7
a	Max	3.9	3.9	4	4.1	4.2	4.4	4.4	4.5	4.7	4.8	5	5.2	5.4	5.6	5.6
n	≈	2.4	2.5	2.6	2.7	2.8	3	3	3.1	3.2	3.4	3.5	3.6	3.8	3.9	4
d5	Mindest	2	2	2	2	2	2	2	2	2	2	2	2.5	2.5	2.5	2.5
Spezifikationen des Installationswerkzeugs		1.5	2	2	2	2	2	2	2	2	2	2	2.5	2.5	2.5	2.5
Tausend Gewichtsstücke (Stahl)≈kg		1.11	1.22	1.3	1.42	1.5	1.77	1.9	1.96	2.92	3.2	3.31	3.54	3.8	4	5

Spezifikation		38	40	42	45	48	50	52	55	56	58	60	62	63	65	68
s	Max	1.75	1.75	1.75	1.75	1.75	2	2	2	2	2	2	2	2	2.5	2.5
s	Mindest	1.69	1.69	1.69	1.69	1.69	1.93	1.93	1.93	1.93	1.93	1.93	1.93	1.93	2.43	2.43
d3	Nominell	35.2	36.5	38.5	41.5	44.5	45.8	47.8	50.8	51.8	53.8	55.8	57.8	58.8	60.8	63.5
	Max	35.45	36.89	38.89	41.89	44.89	46.19	48.19	51.26	52.26	54.26	56.26	58.26	59.26	61.26	63.96
	Mindest	34.7	35.6	37.6	40.6	43.6	44.9	46.9	49.7	50.7	52.7	54.7	56.7	57.7	59.7	62.4
a	Max	5.8	6	6.5	6.7	6.9	6.9	7	7.2	7.3	7.3	7.4	7.5	7.6	7.8	8
n	≈	4.2	4.4	4.5	4.7	5	5.1	5.2	5.4	5.5	5.6	5.8	6	6.2	6.3	6.5
d5	Mindest	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	3	3
Spezifikationen des Installationswerkzeugs		2.5	2.5	3	3	3	3	3	3	3	3	3	3	3	3	3
Tausend Gewichtsstücke (Stahl)≈kg		5.62	6.03	6.5	7.5	7.9	10.2	11.1	11.4	11.8	12.6	12.9	14.3	15.9	18.2	21.8

Spezifikation		70	72	75	78	80	82	85	88	90	95	100	105	110	115	120
s	Max	2.5	2.5	2.5	2.5	2.5	2.5	3	3	3	3	3	4	4	4	4
s	Mindest	2.43	2.43	2.43	2.43	2.43	2.43	2.92	2.92	2.92	2.92	2.92	3.9	3.9	3.9	3.9
d3	Nominell	65.5	67.5	70.5	73.5	74.5	76.5	79.5	82.5	84.5	89.5	94.5	98	103	108	113
	Max	65.96	67.96	70.96	73.96	74.96	76.96	79.96	83.04	85.04	90.04	95.04	98.54	103.54	108.54	113.54
	Mindest	64.4	66.4	69.4	72.4	73.4	75.4	78.4	81.2	83.2	88.2	93.2	96.7	101.7	106.7	111.7
a	Max	8.1	8.2	8.4	8.6	8.6	8.7	8.7	8.8	8.8	9.4	9.6	9.9	10.1	10.6	11
n	≈	6.6	6.8	7	7.3	7.4	7.6	7.8	8	8.2	8.6	9	9.3	9.6	9.8	10.2
d5	Mindest	3	3	3	3	3	3	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5
Spezifikationen des Installationswerkzeugs		3	3	3	3	3	3	3	3	3	3	3	3	4	4	4
Tausend Gewichtsstücke (Stahl)≈kg		22	22.5	24.6	26.2	27.3	31.2	36.4	41.2	44.5	49	53.7	80	82	84	86

Spezifikation		125	130	135	140	145	150	155	160	165	170	175	180	185	190	195
s	Max	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4
s	Mindest	3.9	3.9	3.9	3.9	3.9	3.9	3.9	3.9	3.9	3.9	3.9	3.9	3.9	3.9	3.9
d3	Nominell	118	123	128	133	138	142	146	151	155.5	160.5	165.5	170.5	175.5	180.5	185.5
	Max	118.54	123.63	128.63	133.63	138.63	142.63	146.63	151.63	156.13	161.13	166.13	171.13	176.13	181.22	186.22
	Mindest	116.7	121.5	126.5	131.5	136.5	140.5	144.5	149.5	154	159	164	169	174	178.8	183.8
a	Max	11.4	11.6	11.8	12	12.2	13	13	13.3	13.5	13.5	13.5	14.2	14.2	14.2	14.2
n	≈	10.4	10.7	11	11.2	11.5	11.8	12	12.2	12.5	12.9	13.5	13.5	14	14	14
d5	Mindest	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4
Spezifikationen des Installationswerkzeugs		4	4	4	4	4	4	4	4	4	4	4	4	4	4	4
Tausend Gewichtsstücke (Stahl)≈kg		90	100	104	110	115	120	135	150	160	170	180	190	200	210	220

Spezifikation		200	210	220	230	240	250	260	270	280	290	300
s	Max	4	5	5	5	5	5	5	5	5	5	5
s	Mindest	3.9	4.88	4.88	4.88	4.88	4.88	4.88	4.88	4.88	4.88	4.88
d3	Nominell	190.5	198	208	218	228	238	245	255	265	275	285
	Max	191.22	198.72	208.72	218.72	228.72	238.72	245.72	255.81	265.81	275.81	285.81
	Mindest	188.8	196.3	206.3	216.3	226.3	236.3	243.3	253	263	273	283
a	Max	14.2	14.2	14.2	14.2	14.2	14.2	16.2	16.2	16.2	16.2	16.2
n	≈	14	14	14	14	14	14	16	16	16	16	16
d5	Mindest	4	4	4	4	4	4	5	5	5	5	5
Spezifikationen des Installationswerkzeugs		4	/	/	/	/	/	/	/	/	/	/
Tausend Gewichtsstücke (Stahl)≈kg		230	248	265	290	310	335	355	375	398	418	440

Materialien

304 Chemische Zusammensetzung (%)
Grad	C≤	Mn≤	Si≤	S≤	P≤	Cr	Ni	N≤
	0.08	2	0.75	0.03	0.045	18.0-20.0	8,0-10,5	0.1

304 Mechanisches Eigentum
σb≥	σ0,2≥	δ5 (%)≥	Härte (HB) (kgf/mm2)]
520 (MPa)	205 (Mpa)	40 %	≤187 HRB≤90 HV ≤200
