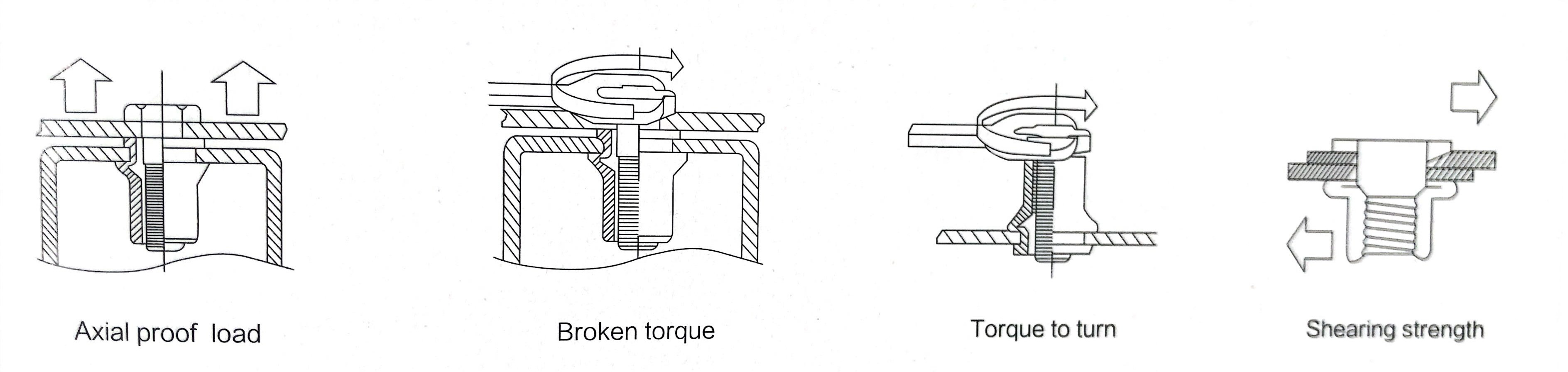

| Tabelle 1: Axiale Prüflast für Gewinde | |||||||||
| Nietmutter | Mechanischer Charakter | Gewindegröße | |||||||
| M3 | M4 | M5 | M6 | M8 | M10 | M12 | |||
| Rund- und Sechskantkopf, Flachkopf und (reduzierter) Senkkopf | Beweislast | Stahl/Edelstahl | 3900 | 6800 | 11500 | 16500 | 25000 | 32000 | 34000 |
| Aluminium | 1900 | 4000 | 6500 | 7800 | 12300 | 17500 | —— | ||
| Einheit: Nm | |||||||||
| Tabelle 2: Bruchdrehmoment | |||||||||
| Gewindegröße | M3 | M4 | M5 | M6 | M8 | M10 | M12 | ||
| Stahl/Nox Flachkopf, rund und sechskant | 2 | 5 | 8.5 | 15 | 26 | 50 | 80 | ||
| Stahl/Inox-Senkkopf, rund und sechskant | 1 | 4 | 8 | 15 | 26 | 45 | 70 | ||
| Stahl/Inox Reduzierter Kopf, rund und sechskant | 1 | 3 | 6 | 11 | 20 | 32 | 50 | ||
| Alu flacher und reduzierter (Gegen-)Kopf, runder Körper | 0.7 | 2.5 | 5 | 8 | 20 | 25 | —— | ||
| Einheit: Nm | |||||||||
| Tabelle 3: Drehmoment für Spannkraft | |||||||||
| Gewindegröße | M3 | M4 | M5 | M6 | M8 | M10 | M12 | ||
| Stahl/Nox Flacher Kopf, runder Körper | 0.5 | 1 | 2 | 4.5 | 5.5 | 11 | 30 | ||
| Stahl/Inox (reduzierter) Gegenkopf rund | 0.4 | 0.8 | 1.5 | 3.5 | 4.5 | 8.5 | 24 | ||
| Flacher Aluminiumkopf, runder Körper | 0.25 | 0.9 | 1.5 | 3.5 | 5 | 6.5 | 21 | ||
| Aluminium-Zähler (reduziert), runder Körper | 0.2 | 0.7 | 1.2 | 2.5 | 4 | 5 | 16 | ||
| Einheit:N | |||||||||
| Tabelle 4: Scherfestigkeit | |||||||||
| Nietmutter | Mechanischer Charakter | Gewindegröße | |||||||
| M3 | M4 | M5 | M6 | M8 | M10 | M12 | |||
| Rund- und Sechskantkopf, Flachkopf und (reduzierter) Senkkopf | Scheren | Stahl/Edelstahl | 900 | 1500 | 2000 | 3000 | 4400 | 5000 | 6500 |
| Aluminium | 600 | 1000 | 1200 | 2000 | 2000 | 3800 | —— | ||
