Was ist der Sinn von Federscheiben
Federscheiben haben einen geringen Platzbedarf und werden in kleinen Maschinen geschätzt, bei denen eine Schraubenfeder ungeeignet wäre. Federscheiben kann sich auch linear, progressiv oder regressiv verbiegen und diese Geräte weisen eine symmetrische Verbiegung um die Achse der Unterlegscheibe auf.Federscheiben können gestapelt werden, um Federsätze oder -serien zu erstellen, bei denen Durchbiegung und Belastbarkeit variieren können, ohne dass sich die auftretenden Kräfte wesentlich auswirken.
Eine Federscheibe verformt sich unter Last und ähnelt stark einer Druckfeder.Dickere, höhere Federscheiben können einer höheren Belastung standhalten.Bei Belastung verflachen sich die erhabenen Unebenheiten der Tellerfeder auf ein vorgegebenes Maß.Federscheiben stehen entweder unter statischer oder dynamischer Belastung.Bei statischer Belastung besteht die Grundfunktion der Unterlegscheibe darin, die Last zu halten, und die elastische Belastbarkeit des Unterlegscheibenmaterials kann überschritten werden.Bei dynamischer Belastung fungiert die Unterlegscheibe als Biegefeder und die Streckgrenze darf nicht überschritten werden, da es sonst zu bleibenden Verformungen kommt.
Federscheiben unterliegen einer elastischen Verformung, die reversibel ist und durch das Konstruktionsmaterial bestimmt wird.Wenn die Unterlegscheibe überbeansprucht wird oder sich dem Ende ihrer Lebensdauer nähert, erfährt sie eine plastische Verformung, bei der ein Teil ihrer Verformung irreversibel ist;Dies ist das erste Anzeichen einer Ermüdung der Waschmaschine.

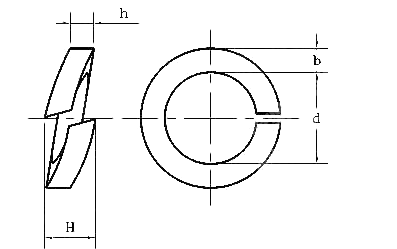

Abmessungen der Federscheiben aus Edelstahl
metrisch | d | h | b | |
Mindest | max | |||
#2 | 0.088 | 0.094 | 0.02 | 0.035 |
#3 | 0.101 | 0.107 | 0.025 | 0.04 |
#4 | 0.114 | 0.12 | 0.025 | 0.04 |
#5 | 0.127 | 0.133 | 0.031 | 0.047 |
#6 | 0.141 | 0.148 | 0.031 | 0.047 |
#8 | 0.167 | 0.174 | 0.04 | 0.055 |
#10 | 0.193 | 0.2 | 0.047 | 0.062 |
#12 | 0.22 | 0.227 | 0.056 | 0.07 |
1/4 | 0.252 | 0.26 | 0.062 | 0.109 |
5/16 | 0.314 | 0.322 | 0.078 | 0.125 |
3/8 | 0.377 | 0.385 | 0.094 | 0.141 |
7/16 | 0.44 | 0.45 | 0.109 | 0.156 |
1/2 | 0.502 | 0.512 | 0.125 | 0.171 |
16.9 | 0.564 | 0.574 | 0.141 | 0.188 |
5/8 | 0.628 | 0.641 | 0.156 | 0.203 |
16.11 | 0.691 | 0.704 | 0.172 | 0.219 |
3/4 | 0.753 | 0.766 | 0.188 | 0.234 |
13/16 | 0.816 | 0.832 | 0.203 | 0.25 |
7/8 | 0.878 | 0.894 | 0.219 | 0.266 |
15/16 | 0.941 | 0.958 | 0.234 | 0.281 |
1 | 1.003 | 1.024 | 0.25 | 0.297 |
1-1/16 | 1.066 | 1.087 | 0.266 | 0.312 |
1-1/8 | 1.129 | 1.153 | 0.281 | 0.328 |
1-3/16 | 1.192 | 1.217 | 0.297 | 0.344 |
1-1/4 | 1.254 | 1.28 | 0.312 | 0.359 |
1-5/16 | 1.317 | 1.344 | 0.328 | 0.375 |
1-3/8 | 1.379 | 1.408 | 0.344 | 0.391 |
1-7/16 | 1.442 | 1.472 | 0.359 | 0.406 |
1-1/2 | 1.504 | 1.534 | 0.375 | 0.422 |
1-5/8 | 1.633 | 1.663 | 0.389 | 0.424 |
1-3/4 | 1.758 | 1.789 | 0.0422 | 0.424 |
1-7/8 | 1.883 | 1.914 | 0.422 | 0.427 |
2 | 2.008 | 2.039 | 0.44 | 0.442 |
2-1/4 | 2.262 | 0.293 | 0.44 | 0.442 |
2-1/2 | 2.512 | 2.543 | 0.458 | 0.491 |
2-3/4 | 2.762 | 2.793 | 0.458 | 0.491 |
3 | 3.012 | 3.043 |
