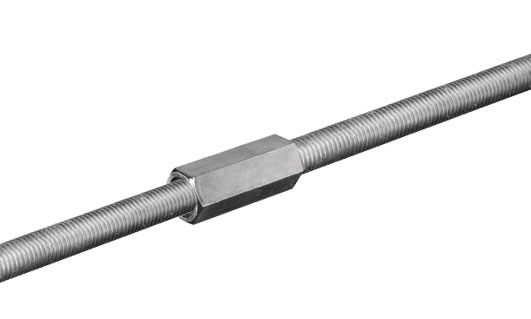

Eine Überwurfmutter, auch Verlängerungsmutter genannt, ist ein Gewindebefestigungselement zum Verbinden zweier Außengewinde, am häufigsten einer Gewindestange, aber auch von Rohren.Die Außenseite des Befestigungselements besteht normalerweise aus einem Sechskant, sodass es mit einem Schraubenschlüssel festgehalten werden kann.Zu den Variationen gehören Reduzierkupplungsmuttern zum Verbinden von zwei Gewinden unterschiedlicher Größe;Sichtloch-Kupplungsmuttern, die ein Sichtloch zur Beobachtung des Eingriffsmaßes haben;und Überwurfmuttern mit Linksgewinde.Diese werden verwendet, um lange Stangenanordnungen aus kürzeren Stangenlängen zusammenzustellen.Die Stangen werden über eine bestimmte Länge in die Überwurfmutter eingeschraubt. Überwurfmutter Abmessungen werden vom Industrial Fasteners Institute in der Norm IFI-128 beschrieben.Es erhält ein schlichtes Finish.Abhängig vom verwendeten Stangenmaterial wird es entweder kaltgezogen oder warmgewalzt.Überwurfmuttern mit Gewinde in zwei unterschiedlichen Gewindegrößen und -profilen werden als Reduzierüberwurfmuttern bezeichnet.
Wie verwende ich eine Überwurfmutter? Überwurfmuttern kann verwendet werden, um eine Stangenbaugruppe nach innen festzuziehen oder um eine Stangenbaugruppe nach außen zu drücken.Mit einer Überwurfmutter und einer Ansatzschraube mit Innensechskant können Sie ein Eindrehwerkzeug für Stockschrauben herstellen.Schneiden Sie den Kopf der Schraube ab, schrauben Sie die Schraube in die Mutter, stecken Sie die Schulter in einen Bohrer/Schraubendreher und schrauben Sie die Stockschraube in das andere Ende der Überwurfmutter.

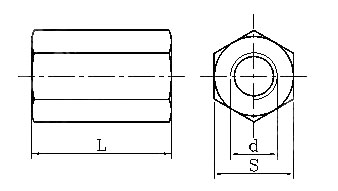

Größentabelle für Überwurfmuttern
d | s | L | ||
max | Mindest | max | Mindest | |
#6 | 0.312 | 0.302 | 0.645 | 0.47 |
#8 | 0.312 | 0.302 | 0.76 | 0.595 |
#10 | 0.312 | 0.302 | 1.76 | 0.711 |
1/4 | 0.438 | 0.428 | 1.76 | 1.69 |
5/16 | 0.5 | 0.489 | 1.76 | 1.69 |
3/8 | 0.562 | 0.551 | 1.76 | 1.69 |
7/16 | 0.625 | 0.607 | 1.76 | 1.69 |
1/2 | 0.688 | 0.663 | 1.76 | 1.69 |
16.9 | 0.813 | 0.782 | 2.135 | 2.067 |
5/8 | 0.813 | 0.782 | 2.135 | 2.067 |
3/4 | 1 | 0.963 | 2.26 | 2.19 |
7/8 | 1.25 | 1.212 | 2.51 | 2.44 |
1 | 1.375 | 0.325 | 2.76 | 2.69 |
1-1/8 | 1.5 | 1.45 | 3.01 | 2.94 |
1-1/4 | 1.625 | 1.575 | 3.01 | 2.94 |
1-1/2 | 2 | 1.95 | 3.51 | 3.44 |
1-5/8 | 2.562 | 2.481 | 4.91 | 4.83 |
1-3/4 | 2.75 | 2.662 | 5.29 | 5.11 |
1-7/8 | 2.938 | 2.844 | 5.67 | 5.21 |
2 | 3.125 | 3.025 | 6.04 | 5.58 |
2-1/4 | 3.5 | 3.388 | 6.8 | 5.95 |
2-1/2 | 3.875 | 3.75 | 7.55 | 6.7 |
2-3/4 | 4.25 | 4.112 | 8.31 | 7.44 |
3 | 4.625 | 4.475 | 9.06 | 8.19 |
3-1/4 | 5 | 4.838 | 9.81 | 8.94 |
3-1/2 | 5.375 | 5.2 | 10.57 | 9.68 |
3-3/4 | 5.75 | 5.562 | 11.32 | 10.43 |
4 | 6.125 | 5.925 | 12.08 | 11.17 |
4-1/4 | 6.5 | 6.288 | 12.83 | 11.92 |
4-1/2 | 6.875 | 6.65 | 13.58 | 12.67 |
4-3/4 | 7.25 | 7.012 | 14.34 | 13.42 |
5 | 7.625 | 7.735 | 15.09 | 14.91 |
5-1/4 | 8 | 7.738 | 15.85 | 15.65 |
5-1/2 | 8.375 | 8.1 | 16.6 | 16.4 |
5-3/4 | 8.75 | 8.462 | 17.35 | 17.15 |
6 | 9.125 | 8.825 | 18.11 | 17.89 |
