DIN7982
Goshen

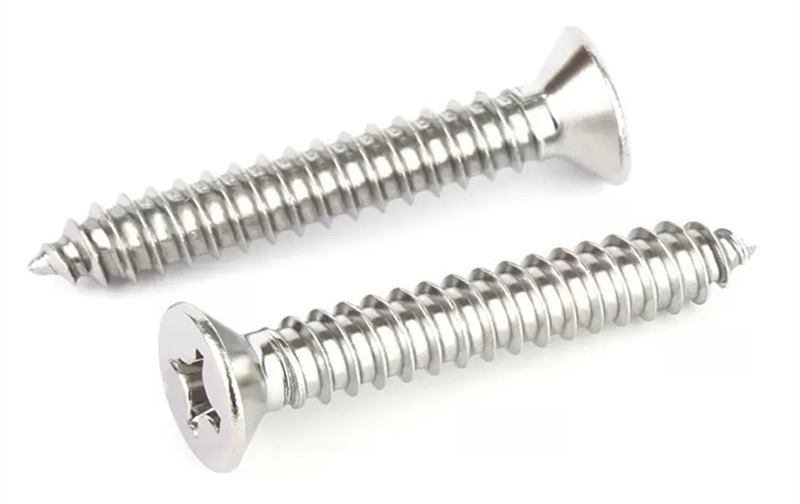

Selbstschneidende Flachkopfschraube
Selbstschneidende Schrauben sind Gewindebefestigungen, die selbstschneidend in vorgebohrte Löcher aus metallischen oder nichtmetallischen Materialien eingreifen. Hochfeste, einteilige, einseitige Kombination.Durch die Selbstformung bzw. das Anschneiden des passenden Gewindes weist es in Kombination eine hohe Lockerungsfähigkeit auf und kann be- und entladen werden.Seine Größe, Gewindetyp und Kopf bei kleinen Schrauben sowie die Gewindeschneidleistung sind bei technischen Anwendungen nahezu grenzenlos.

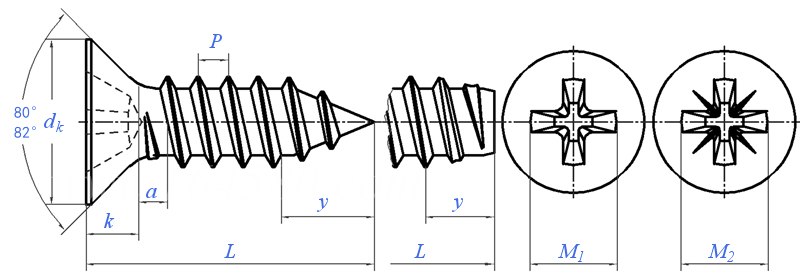

Spezifikation
| ST2.2 | ST2.9 | ST3.5 | (ST3.9) | ST4.2 | ST4.8 | ST5.5 | ST6.3 |
| P | Schraubensteigung | ||||||
| a | Höchster Wert | ||||||
| dk | Maximalwert = Nominalwert | ||||||
| Mindestwert | |||||||
| k | ≈ | ||||||
| y | Höchster Wert | Typ C | |||||
| Typ F | |||||||
| Steckplatznummer | |||||||
| M1 | ≈ | ||||||
| M2 | ≈ | ||||||
| 0.8 | 1.1 | 1.3 | 1.3 | 1.4 | 1.6 | 1.8 | 1.8 |
| 0.8 | 1.1 | 1.3 | 1.3 | 1.4 | 1.6 | 1.8 | 1.8 |
| 4.3 | 5.5 | 6.8 | 7.5 | 8.1 | 9.5 | 10.8 | 12.4 |
| 4 | 5.2 | 6.44 | 7.14 | 7.74 | 9.14 | 10.37 | 11.97 |
| 1.3 | 1.7 | 2.1 | 2.3 | 2.5 | 3 | 3.4 | 3.8 |
| 2 | 2.6 | 3.2 | 3.5 | 3.7 | 4.3 | 5 | 6 |
| 1.6 | 2.1 | 2.5 | 2.7 | 2.8 | 3.2 | 3.6 | 3.6 |
| 1 | 1 | 2 | 2 | 2 | 2 | 3 | 3 |
| 2.5 | 3 | 4.2 | 4.6 | 4.7 | 5.1 | 6.8 | 7.1 |
| 2.4 | 2.8 | 4 | 4.2 | 4.4 | 5 | 6.3 | 7 |
| Tausend Stücke Stahl≈kg | |||||||
| - | - | - | - | - | - | - | - |
Material
| SS316 Chemische Zusammensetzung (%) | ||||||||
| Grad | C≤ | Mn≤ | P≤ | S≤ | Si≤ | Ni | Cr | Mo |
| 0.08 | 2.00 | 0.045 | 0.030 | 1 | 10,0-14,0 | 16.0-18.0 | 2,0-3,0 | |
| 316 Mechanisches Eigentum | |||
| σb≥ | σ0,2≥ | δ5 (%)≥ | Härte (HB) (kgf/mm2)] |
| 520 (MPa) | 205 (Mpa) | 40 % | ≤187 HRB≤90 HV ≤200 |
| 304 Chemische Zusammensetzung (%) | ||||||||
| Grad | C≤ | Mn≤ | Si≤ | S≤ | P≤ | Cr | Ni | N≤ |
| 0.08 | 2 | 0.75 | 0.03 | 0.045 | 18.0-20.0 | 8,0-10,5 | 0.1 | |
| 304 Mechanisches Eigentum | |||
| σb≥ | σ0,2≥ | δ5 (%)≥ | Härte (HB) (kgf/mm2)] |
| 520 (MPa) | 205 (Mpa) | 40 % | ≤187 HRB≤90 HV ≤200 |
Selbstschneidende Flachkopfschraube
Selbstschneidende Schrauben sind Gewindebefestigungen, die selbstschneidend in vorgebohrte Löcher aus metallischen oder nichtmetallischen Materialien eingreifen. Hochfeste, einteilige, einseitige Kombination.Durch die Selbstformung bzw. das Anschneiden des passenden Gewindes weist es in Kombination eine hohe Lockerungsfähigkeit auf und kann be- und entladen werden.Seine Größe, Gewindetyp und Kopf bei kleinen Schrauben sowie die Gewindeschneidleistung sind bei technischen Anwendungen nahezu grenzenlos.
Spezifikation
| ST2.2 | ST2.9 | ST3.5 | (ST3.9) | ST4.2 | ST4.8 | ST5.5 | ST6.3 |
| P | Schraubensteigung | ||||||
| a | Höchster Wert | ||||||
| dk | Maximalwert = Nominalwert | ||||||
| Mindestwert | |||||||
| k | ≈ | ||||||
| y | Höchster Wert | Typ C | |||||
| Typ F | |||||||
| Steckplatznummer | |||||||
| M1 | ≈ | ||||||
| M2 | ≈ | ||||||
| 0.8 | 1.1 | 1.3 | 1.3 | 1.4 | 1.6 | 1.8 | 1.8 |
| 0.8 | 1.1 | 1.3 | 1.3 | 1.4 | 1.6 | 1.8 | 1.8 |
| 4.3 | 5.5 | 6.8 | 7.5 | 8.1 | 9.5 | 10.8 | 12.4 |
| 4 | 5.2 | 6.44 | 7.14 | 7.74 | 9.14 | 10.37 | 11.97 |
| 1.3 | 1.7 | 2.1 | 2.3 | 2.5 | 3 | 3.4 | 3.8 |
| 2 | 2.6 | 3.2 | 3.5 | 3.7 | 4.3 | 5 | 6 |
| 1.6 | 2.1 | 2.5 | 2.7 | 2.8 | 3.2 | 3.6 | 3.6 |
| 1 | 1 | 2 | 2 | 2 | 2 | 3 | 3 |
| 2.5 | 3 | 4.2 | 4.6 | 4.7 | 5.1 | 6.8 | 7.1 |
| 2.4 | 2.8 | 4 | 4.2 | 4.4 | 5 | 6.3 | 7 |
| Tausend Stücke Stahl≈kg | |||||||
| - | - | - | - | - | - | - | - |
Material
| SS316 Chemische Zusammensetzung (%) | ||||||||
| Grad | C≤ | Mn≤ | P≤ | S≤ | Si≤ | Ni | Cr | Mo |
| 0.08 | 2.00 | 0.045 | 0.030 | 1 | 10,0-14,0 | 16.0-18.0 | 2,0-3,0 | |
| 316 Mechanisches Eigentum | |||
| σb≥ | σ0,2≥ | δ5 (%)≥ | Härte (HB) (kgf/mm2)] |
| 520 (MPa) | 205 (Mpa) | 40 % | ≤187 HRB≤90 HV ≤200 |
| 304 Chemische Zusammensetzung (%) | ||||||||
| Grad | C≤ | Mn≤ | Si≤ | S≤ | P≤ | Cr | Ni | N≤ |
| 0.08 | 2 | 0.75 | 0.03 | 0.045 | 18.0-20.0 | 8,0-10,5 | 0.1 | |
| 304 Mechanisches Eigentum | |||
| σb≥ | σ0,2≥ | δ5 (%)≥ | Härte (HB) (kgf/mm2)] |
| 520 (MPa) | 205 (Mpa) | 40 % | ≤187 HRB≤90 HV ≤200 |
