ANSI/ASME B 18.2.3.3M
GS
GSHHB001

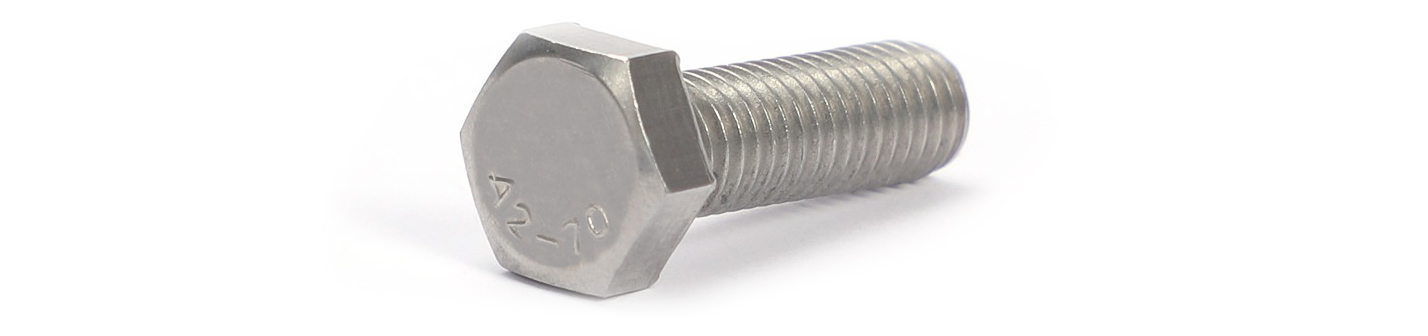

Schwere Sechskantschraube aus Edelstahl
Schwere Sechskantschrauben aus Edelstahl können in vielen verschiedenen Anwendungen eingesetzt werden, einschließlich der Befestigung von Hölzern, Stählen und anderen Baumaterialien für Pfeiler, Brücken, Autobahnbauwerke und Bauprojekte.Schwere Sechskantschrauben mit geschmiedetem Kopf werden häufig auch als Kopfschrauben verwendet. Aufgrund des Edelstahlmaterials und der Einhaltung der Vorteile des metrischen Systems sind sie bei den Kunden sehr beliebt.

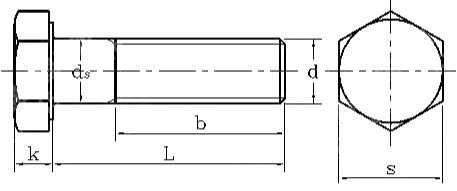

Spezifikation
| Schraubengewinde d | Tonhöhe P | k | s | ||
| max | Mindest | max | Mindest | ||
| M5 | 0.8 | 3.74 | 3.26 | 8 | 7.64 |
| M6 | 1 | 4.42 | 3.76 | 10 | 9.64 |
| M7 | 1 | 5.04 | 4.56 | 11 | 10.57 |
| M8 | 1.25 | 5.54 | 5.06 | 13 | 12.57 |
| M10 | 1.5 | 6.69 | 6.11 | 17 | 16.57 |
| M12 | 1.75 | 7.79 | 7.21 | 19 | 18.48 |
| M14 | 2 | 9.09 | 8.51 | 22 | 21.16 |
| M16 | 2 | 10.29 | 7.91 | 24 | 23.16 |
| M18 | 2.5 | 11.85 | 11.15 | 27 | 26.15 |
| M20 | 2.5 | 12.85 | 12.15 | 30 | 29.16 |
| M22 | 2.5 | 14.35 | 13.65 | 32 | 31 |
| M24 | 3 | 15.35 | 14.65 | 36 | 35 |
| M27 | 3 | 16.65 | 17.35 | 41 | 40 |
| M30 | 3.5 | 19.12 | 18.28 | 46 | 45 |
| M33 | 3.5 | 21.42 | 20.58 | 50 | 49 |
| M36 | 4 | 22.92 | 22.08 | 55 | 53.8 |
Material
| 304 Chemische Zusammensetzung (%) | ||||||||
| Grad | C≤ | Mn≤ | Si≤ | S≤ | P≤ | Cr | Ni | N≤ |
| 0.08 | 2 | 0.75 | 0.03 | 0.045 | 18.0-20.0 | 8,0-10,5 | 0.1 | |
| 304 Mechanisches Eigentum | |||
| σb≥ | σ0,2≥ | δ5 (%)≥ | Härte (HB) (kgf/mm2)] |
| 520 (MPa) | 205 (Mpa) | 40 % | ≤187 HRB≤90 HV ≤200 |
| 316 Chemische Zusammensetzung (%) | ||||||||||
| Grad | C≤ | Mn≤ | Si≤ | S≤ | P≤ | Cr | Ni | Cu | MO | N |
| 0.017 | 0.98 | 0.25 | 0.0016 | 0.0414 | 16.23 | 10.08 | 0.32 | 2.06 | 0.037 | |
| 316 Mechanisches Eigentum | |||
| σb≥ | σ0,2≥ | δ5 (%)≥ | Härte (HB) (kgf/mm2)] |
| 520 (MPa) | 205 (Mpa) | 40 % | ≤187 HRB≤90 HV ≤200 |
