Sicherungsringe aus Edelstahl DIN471 für Wellen

Verfügbarkeitsstatus:
Menge:
  • DIN471

  • Goshen

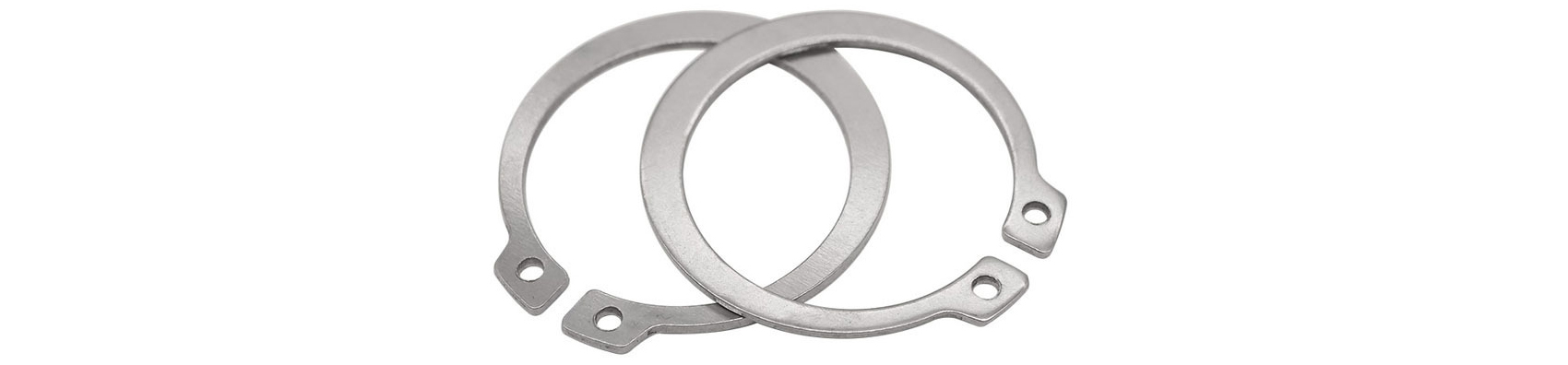

Sicherungsringe aus Edelstahl DIN471 für Wellen

Eine flache Unterlegscheibe mit besonders großem Außendurchmesser im Verhältnis zu ihrem zentralen Loch.Diese werden üblicherweise zur Lastverteilung auf dünnem Blech verwendet und sind nach ihrer Verwendung bei Autokotflügeln benannt.

未标题-4


Spezifikation

未标题-3

Nenndurchmesser 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17
s Max
0.4 0.4 0.6 0.7 0.8 0.8 1 1 1 1 1 1 1 1 1
Mindest
0.35 0.35 0.55 0.65 0.75 0.75 0.94 0.94 0.94 0.94 0.94 0.94 0.94 0.94 0.94
d3 Max
2.74 3.74 4.74 5.64 6.56 7.46 8.46 9.4 10.3 11.1 12 13 13.9 14.8 15.8
Mindest
2.55 3.55 4.55 5.45 6.32 7.22 8.22 8.94 9.84 10.64 11.54 12.54 13.44 14.34 15.34
d5 Mindest
1 1 1 1.2 1.2 1.2 1.2 1.5 1.5 1.7 1.7 1.7 1.7 1.7 1.7
a Max
1.9 2.2 2.5 2.7 3.1 3.2 3.3 3.3 3.3 3.3 3.4 3.5 3.6 3.7 3.8
n
0.8 0.9 1.1 1.3 1.4 1.5 1.7 1.8 1.8 1.8 2 2.1 2.2 2.2 2.3
Tausend Gewichtsstücke (Stahl)≈kg 0.017 0.022 0.066 0.084 0.121 0.158 0.3 0.34 0.41 0.5 0.53 0.64 0.67 0.7 0.82
Nenndurchmesser 18 19 20 21 22 24 25 26 28 29 30 32 34 35 36
s Max
1.2 1.2 1.2 1.2 1.2 1.2 1.2 1.2 1.5 1.5 1.5 1.5 1.5 1.5 1.75
Mindest
1.14 1.14 1.14 1.14 1.14 1.14 1.14 1.14 1.44 1.44 1.44 1.44 1.44 1.44 1.69
d3 Max
16.6 17.6 18.63 19.63 20.63 22.41 23.41 24.41 26.11 27.11 28.11 29.81 31.75 32.45 33.45
Mindest
16.14 17.14 18.08 19.08 20.08 21.78 22.78 23.78 25.48 26.48 27.48 29.18 31 31.7 32.7
d5 Mindest
2 2 2 2 2 2 2 2 2 2 2 2.5 2.5 2.5 2.5
a Max
3.9 3.9 4 4.1 4.2 4.4 4.4 4.5 4.7 4.8 5 5.2 5.4 5.6 5.6
n
2.4 2.5 2.6 2.7 2.8 3 3 3.1 3.2 3.4 3.5 3.6 3.8 3.9 4
Tausend Gewichtsstücke (Stahl)≈kg 1.11 1.22 1.3 1.42 1.5 1.77 1.9 1.96 2.92 3.2 3.31 3.54 3.8 4 5
Nenndurchmesser 38 40 42 45 48 50 52 55 56 58 60 62 63 65 68
s Max
1.75 1.75 1.75 1.75 1.75 2 2 2 2 2 2 2 2 2.5 2.5
Mindest
1.69 1.69 1.69 1.69 1.69 1.93 1.93 1.93 1.93 1.93 1.93 1.93 1.93 2.43 2.43
d3 Max
35.45 36.89 38.89 41.89 44.89 46.19 48.19 51.26 52.26 54.26 56.26 58.26 59.26 61.26 63.96
Mindest
34.7 35.6 37.6 40.6 43.6 44.9 46.9 49.7 50.7 52.7 54.7 56.7 57.7 59.7 62.4
d5 Mindest
2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 3 3
a Max
5.8 6 6.5 6.7 6.9 6.9 7 7.2 7.3 7.3 7.4 7.5 7.6 7.8 8
n
4.2 4.4 4.5 4.7 5 5.1 5.2 5.4 5.5 5.6 5.8 6 6.2 6.3 6.5
Tausend Gewichtsstücke (Stahl)≈kg 5.62 6.03 6.5 7.5 7.9 10.2 11.1 11.4 11.8 12.6 12.9 14.3 15.9 18.2 21.8
Nenndurchmesser 70 72 75 78 80 82 85 88 90 95 100 105 110 115 120
s Max
2.5 2.5 2.5 2.5 2.5 2.5 3 3 3 3 3 4 4 4 4
Mindest
2.43 2.43 2.43 2.43 2.43 2.43 2.92 2.92 2.92 2.92 2.92 3.9 3.9 3.9 3.9
d3 Max
65.96 67.96 70.96 73.96 74.96 76.96 79.96 83.04 85.04 90.04 95.04 98.54 103.54 108.54 113.54
Mindest
64.4 66.4 69.4 72.4 73.4 75.4 78.4 81.2 83.2 88.2 93.2 96.7 101.7 106.7 111.7
d5 Mindest
3 3 3 3 3 3 3.5 3.5 3.5 3.5 3.5 3.5 3.5 3.5 3.5
a Max
8.1 8.2 8.4 8.6 8.6 8.7 8.7 8.8 8.8 9.4 9.6 9.9 10.1 10.6 11
n
6.6 6.8 7 7.3 7.4 7.6 7.8 8 8.2 8.6 9 9.3 9.6 9.8 10.2
Tausend Gewichtsstücke (Stahl)≈kg 22 22.5 24.6 26.2 27.3 31.2 36.4 41.2 44.5 49 53.7 80 82 84 86
Nenndurchmesser 125 130 135 140 145 150 155 160 165 170 175 180 185 190 195
s Max
4 4 4 4 4 4 4 4 4 4 4 4 4 4 4
Mindest
3.9 3.9 3.9 3.9 3.9 3.9 3.9 3.9 3.9 3.9 3.9 3.9 3.9 3.9 3.9
d3 Max
118.54 123.63 128.63 133.63 138.63 142.63 146.63 151.63 156.13 161.13 166.13 171.03 176.13 181.22 186.22
Mindest
116.7 121.5 126.5 131.5 136.5 140.5 144.5 149.5 154 159 164 168.9 174 178.8 183.8
d5 Mindest
4 4 4 4 4 4 4 4 4 4 4 4 4 4 4
a Max
11.4 11.6 11.8 12 12.2 13 13 13.3 13.5 13.5 13.5 14.2 14.2 14.2 14.2
n
10.4 10.7 11 11.2 11.5 11.8 12 12.2 12.5 12.9 12.9 13.5 13.5 14 14
Tausend Gewichtsstücke (Stahl)≈kg 90 100 104 110 115 120 135 150 160 170 180 190 200 210 220
Nenndurchmesser 200 210 220 230 240 250 260 270 280 290 300
d










s Max
4 5 5 5 5 5 5 5 5 5 5
Mindest
3.9 4.88 4.88 4.88 4.88 4.88 4.88 4.88 4.88 4.88 4.88
d3 Max
191.22 198.72 208.72 218.72 228.72 238.72 245.72 255.81 265.81 275.81 285.81
Mindest
188.8 196.3 206.3 216.3 226.3 236.3 243.3 253 263 273 283
d5 Mindest
4 4 4 4 4 4 5 5 5 5 5
a Max
14.2 14.2 14.2 14.2 14.2 14.2 16.2 16.2 16.2 16.2 16.2
n
14 14 14 14 14 14 16 16 16 16 16
Tausend Stück Gewicht (Stahl)≈kg 230 248 265 290 310 335 355 375 398 418 440



Material


304 Chemische Zusammensetzung (%)
Grad C≤ Mn≤ Si≤ S≤ P≤ Cr Ni N≤

0.08 2 0.75 0.03 0.045 18.0-20.0 8,0-10,5 0.1
304 Mechanisches Eigentum
σb≥ σ0,2≥ δ5 (%)≥ Härte (HB) (kgf/mm2)]
520 (MPa) 205 (MPa) 40 % ≤187 HRB≤90 HV ≤200
316 Chemische Zusammensetzung (%)
Grad C≤ Mn≤ Si≤ S≤ P≤ Cr Ni Cu MO N

0.017 0.98 0.25 0.0016 0.0414 16.23 10.08 0.32 2.06 0.037
316 Mechanisches Eigentum
σb≥ σ0,2≥ δ5 (%)≥ Härte (HB) (kgf/mm2)]
520 (MPa) 205 (MPa) 40 % ≤187 HRB≤90 HV ≤200
